自動點膠機噴射閥解析
齊眾點膠機 | 2022-11-09 17:30:06
點膠機又稱涂膠機，是一種專門控制流體，將流體點膠、涂層在產品表面或產品內部的自動化機器。點膠機主要用于產品工藝中膠水、油漆等液體的精確點、射、涂、滴到每個產品的精確位置，可實現點、線、圓或弧、3D等。接下來寧波齊眾點膠機制造為大家總結了自動點膠機的常見噴射閥的解析與應用。
圖1 噴射系統
●點膠原理解析

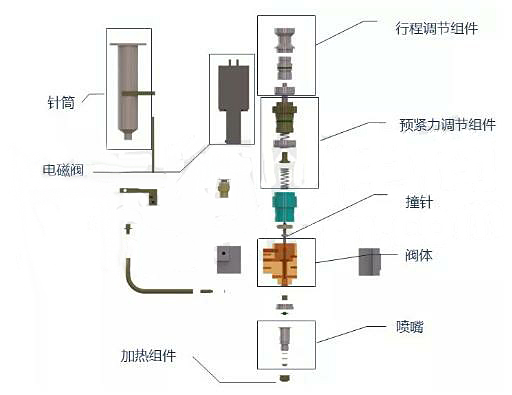

圖2 噴射閥閥體分解圖
▲在進料壓力的作用下，流體充滿腔體流道 。
▲打開電磁閥，壓縮空氣進入閥體，推動撞針組件向上運動，直至接觸行程調節桿下端，撞針組件上升距離h（注：h為可調變量，由行程調節組件控制）；并在該位置停留一段適當的時間，撞針與噴嘴墊分離，流體進入噴嘴撞針座。
▲電磁閥關閉時，撞針在預緊力的作用下迅速撞擊噴嘴撞擊座。彈簧的預壓縮勢能轉化為撞針組件向下移動的動能，流體在流動過程中被迅速切斷，并在關閉瞬間以膠滴形式通過噴嘴噴出。
●應用范圍圖示（行業應用）
▲底部填充(underfill)
▲表面貼裝粘合劑Surface Mounted Package
▲PCB板Coating
▲元器件&芯片引腳包封(Pin Encapsulation)

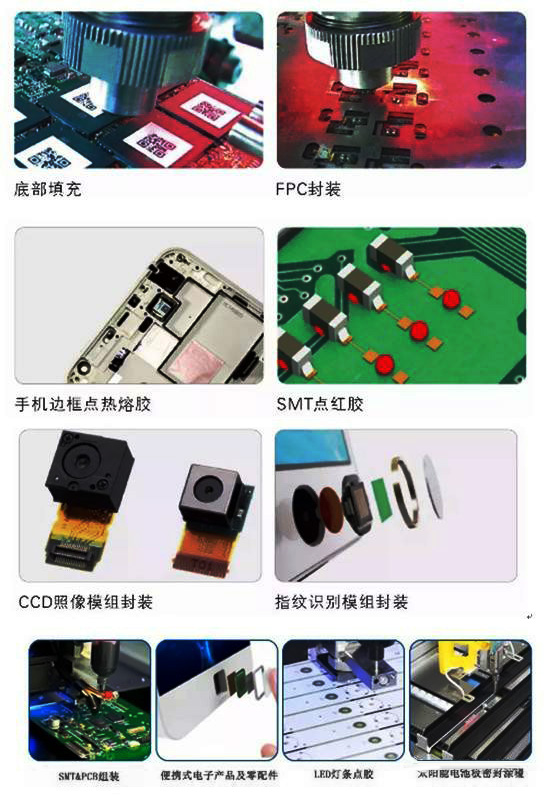

圖3 涂膠效果
●通常適用的液體膠水
各種溶濟、粘接劑、油漆、化學材料、固體膠等，包括硅膠、EMI導電膠、UV膠、AB膠、快干膠、環氧膠、密封膠、熱膠、熱熔膠、潤滑脂、潤滑油、銀膠、紅膠、錫膏、散熱膏、防焊膏、透明漆、螺絲固定劑、螺紋預涂膠、木工膠、厭氧膠、亞克力膠、防磨膠、水晶膠、灌注膠(灌封膠)、喇叭膠、瞬間膠(快干膠)、硅橡膠、玻璃膠，油漆、搪瓷漆、亮漆、油墨、顏料等。
